BMW heeft de afgelopen jaren een voortrekkersrol gespeeld in de ontwikkeling van koplampsystemen voor bochten. Ze hebben verschillende manieren bedacht om de lichtprestaties te maximaliseren, zelfs als motoren overhellen en omhoog komen. In een recente octrooiaanvraag is een nieuw idee onthuld, dat geïnspireerd is op de gimbals die gebruikt worden voor camera’s. Dit idee zou kunnen leiden tot nog geavanceerdere koplamptechnologieën.
Camera-techniek

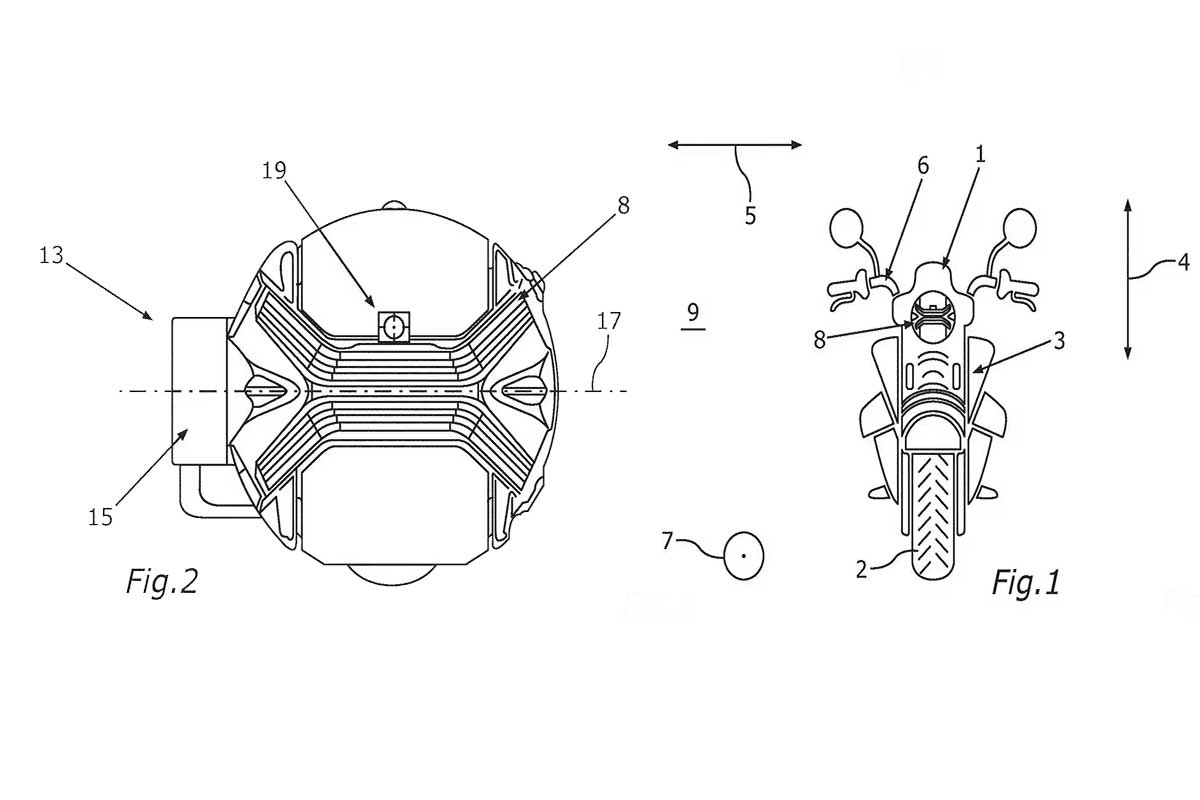

Een voorbeeld van een bestaand systeem is de adaptieve bochtenverlichtingsoptie Headlight Pro op de R 1250 GS. Deze maakt het mogelijk dat het dimlicht tot 35 graden in elke richting kan draaien, om het overhellen in bochten te compenseren. Ook corrigeert het systeem het omhoogkomen als gevolg van veranderingen in de rijhoogte en belading. Maar het nieuwe octrooi gaat nog een stap verder door de hele koplampunit aan een drie-assige gimbal te bevestigen, vergelijkbaar met de systemen die gebruikt worden om camera’s of smartphones stabiel te houden tijdens het filmen.
De eerste as zorgt ervoor dat de koplamp horizontaal blijft terwijl de motor overhelt. De tweede as compenseert voor omhoogkomen, om de koplamp van voor naar achteren horizontaal te houden. De derde as maakt het mogelijk dat het licht fysiek naar het verste punt van een bocht draait, waardoor het juiste deel van de weg verlicht wordt, namelijk waar je naartoe gaat. Het hele systeem wordt aangestuurd door dezelfde inertial measurement unit (IMU) die al gebruikt wordt in veel motorfietsen. Het resultaat is een stabiele koplamp, zelfs terwijl de rest van de motor beweegt.
Bij de nieuwe R 1300 GS heeft BMW ervoor gekozen om de koplamp fysiek te verplaatsen in bochten. Het optionele Headlight Pro bochtenverlichtingssysteem maakt gebruik van een matrix van leds, waarbij individuele lampen aan en uit worden gezet om de bundel in de juiste richting te richten. Maar in de nieuwe octrooiaanvraag wordt ook een camera in de koplamp gemonteerd.
Rijstrookassistentie
Het exacte doel van de camera wordt niet onthuld in het octrooidocument, maar er wordt vermeld dat deze is ontworpen om minstens één gebied van de omgeving vast te leggen, specifiek het deel dat verlicht wordt door de koplamp. Mogelijk is de camera gerelateerd aan aanvullende systemen ter ondersteuning van de rijder, zoals rijstrookassistentie, remassistentie of adaptieve cruisecontrol. Maar de meest waarschijnlijke reden voor de aanwezigheid ervan is om adaptieve matrixkoplampen mogelijk te maken, zoals die op sommige moderne auto’s te vinden zijn. Deze stellen je in staat om het grootlicht aan te laten staan, zelfs wanneer er ander verkeer is, door selectief delen van de bundel uit te schakelen om te voorkomen dat tegemoetkomend verkeer wordt verblind, terwijl de rest van de weg zo helder mogelijk wordt verlicht.
Technologisch vernuft

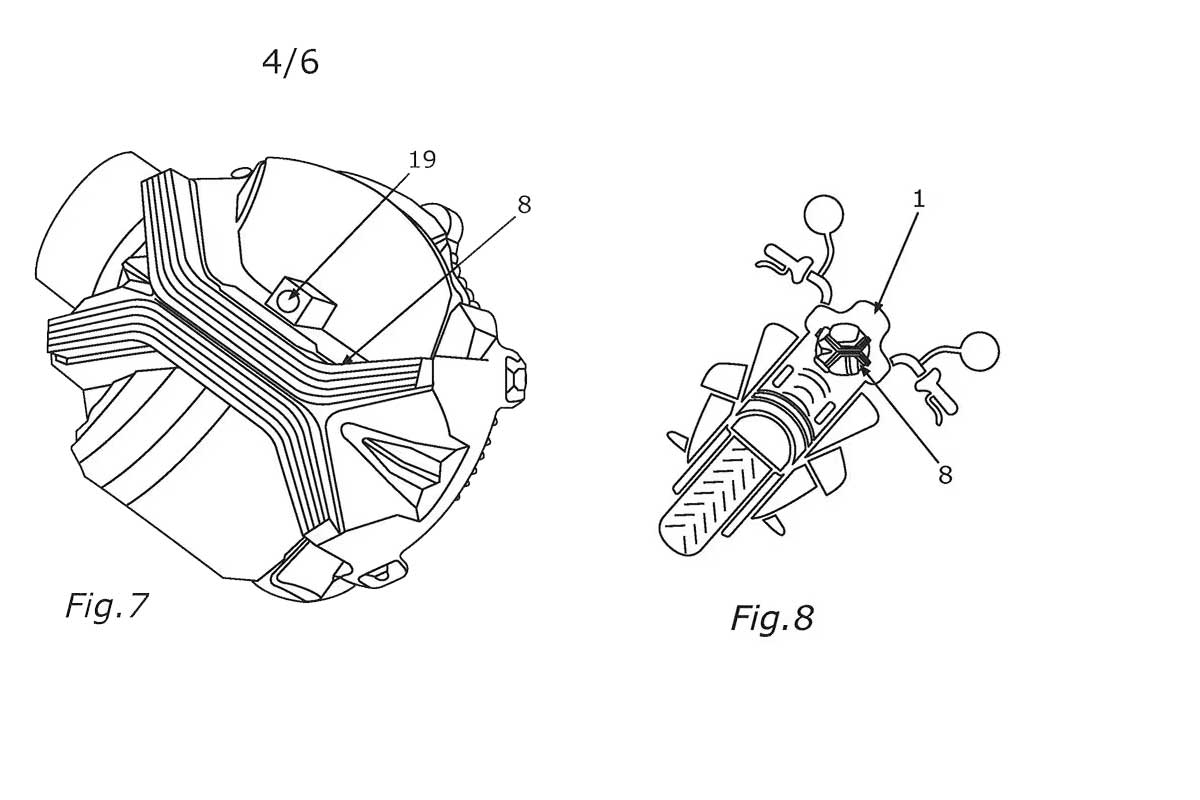

Het samenvoegen van de gimbal, camera en een led-matrixkoplamp tot één eenheid, zoals getoond in het nieuwe BMW-octrooi, opent de mogelijkheid om deze selectieve automatische dimtechniek ook naar motorfietsen te brengen. Het zelfstandige gimbal-ontwerp maakt het ook eenvoudiger om de bewegende koplamp op een ongekuipte motorfiets te monteren. Of deze technologie puur technologisch vernuft is of daadwerkelijk een hulp is bij het rijden in het donker, zal pas blijken wanneer het idee wordt toegepast op een productiemotorfiets.
